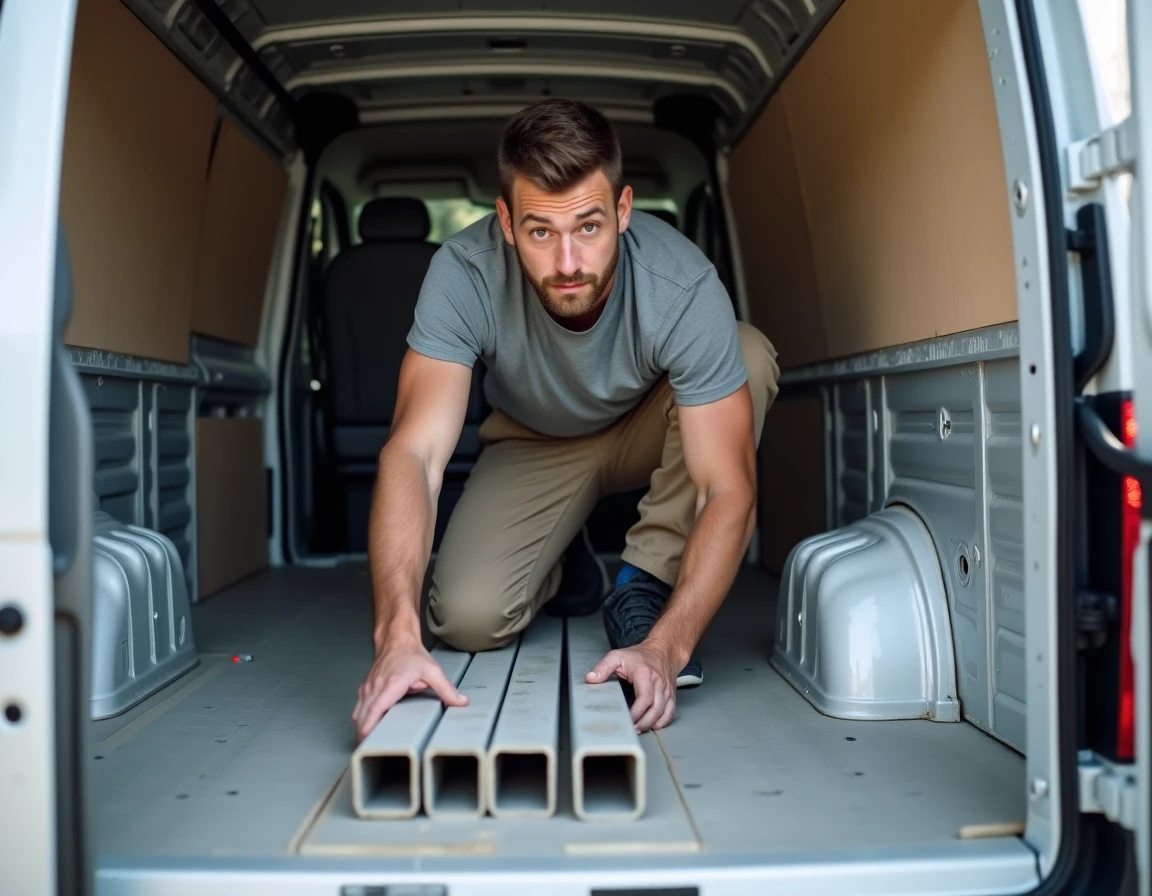

Le tube carré en aluminium constitue la base structurelle de la plupart des aménagements de fourgon réalisés en auto-construction. Sa section creuse lui confère un rapport résistance/poids bien supérieur à celui d’un profilé plein, et l’aluminium lui-même ne rouille pas au contact de l’humidité qui s’accumule dans un véhicule habité. Avant de commander des longueurs de tube, le choix de l’alliage, de la section et de l’épaisseur de paroi détermine la solidité et la durabilité de toute la structure.
Alliage aluminium pour aménagement de fourgon : 6060 contre 6082
Les tubes carrés vendus en ligne pour le bricolage sont presque toujours en alliage 6060 ou 6063. Ces nuances se travaillent facilement, se coupent à la scie à main et acceptent bien le perçage. Pour du mobilier fixe dans un fourgon stationné la majeure partie du temps, elles suffisent.
A lire en complément : comment tirer le meilleur parti de votre Peugeot Rifter 7 places
La donne change quand la structure subit des vibrations prolongées et des charges dynamiques. Un meuble-lit ou un bloc cuisine encaisse des accélérations à chaque freinage, virage et imperfection de la route. L’alliage EN AW-6082 T6 offre une limite élastique nettement supérieure aux 6060/6063, ce qui se traduit par une meilleure tenue en fatigue sur le long terme.
En pratique, un tube carré en 6082 T6 conserve sa rigidité là où un 6060 de même section finirait par se déformer après des milliers de kilomètres de piste ou de routes secondaires. Le surcoût à l’achat reste modéré par rapport au gain de longévité.
A voir aussi : Ces SUV économiques qui réduisent vraiment les frais d'entretien
Section et épaisseur de paroi : dimensionner un tube carré alu

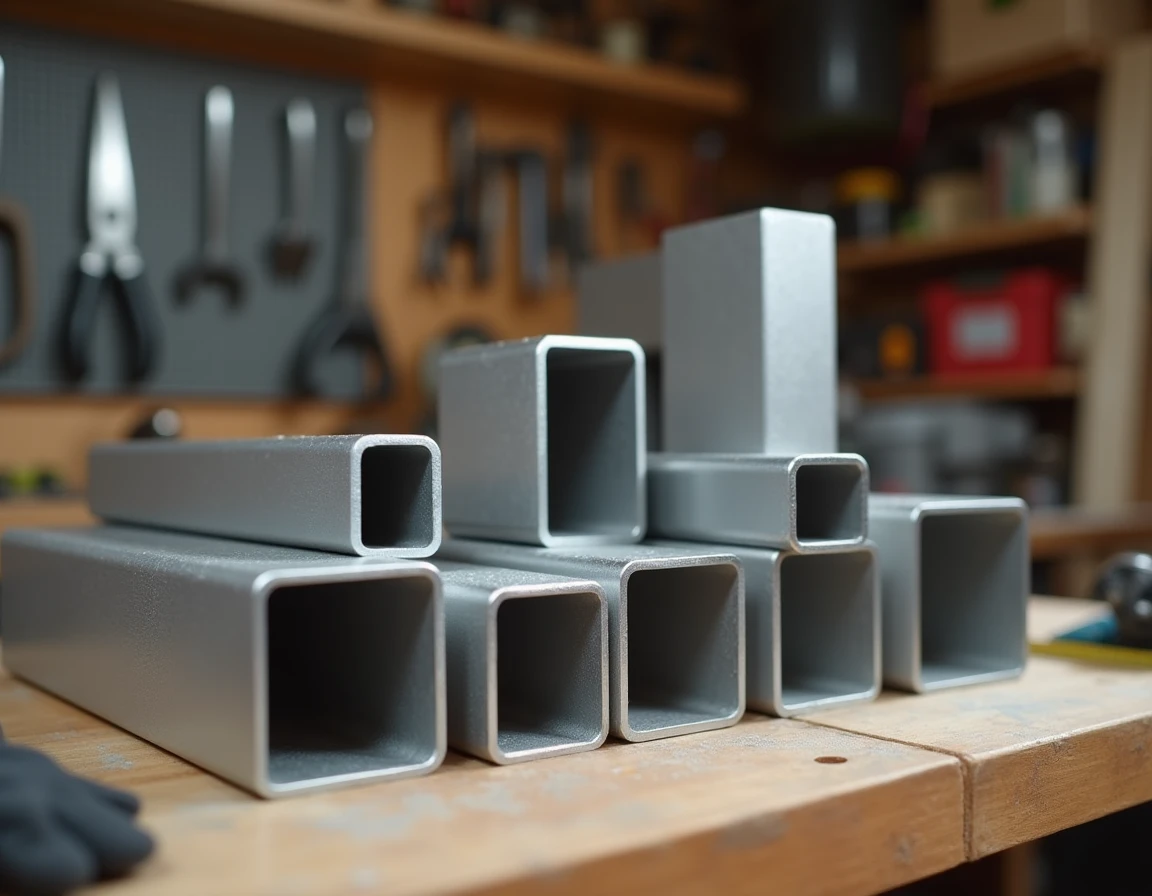

La section la plus répandue pour les meubles de fourgon est le 25×25 mm avec une épaisseur de paroi de 2 mm. Ce format permet d’assembler des caissons compacts sans perdre trop d’espace intérieur, un critère déterminant dans un utilitaire où chaque centimètre compte.
Quand passer à une section supérieure
Pour les éléments porteurs (structure de lit relevable, support de table extensible, cadre de plancher technique), une section de 30×30 mm ou 40×40 mm avec 2 à 3 mm de paroi apporte la rigidité nécessaire. Un tube sous-dimensionné en section fléchit sous charge statique et casse en fatigue.
Le choix dépend de la portée libre entre deux points d’appui. Plus la distance non soutenue est grande, plus la section doit augmenter. Sur un lit dont la structure repose uniquement sur deux côtés du fourgon, un tube de 25×25 mm sur une portée libre de plus d’un mètre risque de fléchir sous le poids d’un dormeur.
Épaisseur de paroi et poids total
Doubler l’épaisseur de paroi n’augmente pas la rigidité de façon proportionnelle, mais ajoute du poids à chaque mètre linéaire. L’objectif d’un aménagement en aluminium est précisément de rester léger pour préserver la charge utile du fourgon. Augmenter la section plutôt que l’épaisseur donne un meilleur ratio rigidité/poids dans la plupart des configurations.
Ancrages sur la carrosserie et norme ISO 27956
Le tube carré le plus solide du monde ne sert à rien s’il est mal fixé à la structure du véhicule. Les aménageurs professionnels dimensionnent les points d’ancrage en tenant compte des forces d’arrachement en cas de freinage brutal ou de collision. La norme ISO 27956, qui concerne l’arrimage des charges dans les véhicules utilitaires, impose des seuils de résistance aux fixations.
Pour un auto-constructeur, deux précautions concrètes s’appliquent :
- Fixer les meubles sur les rails d’ancrage d’origine du fourgon (points prévus par le constructeur, avec des boulons de classe adaptée) plutôt que de percer la tôle au hasard.
- Renforcer localement les jonctions tube-carrosserie avec des platines en acier ou des équerres surdimensionnées, parce que l’aluminium seul peut s’ovaliser autour d’un boulon sous contrainte de cisaillement.
- Répartir les points de fixation sur toute la longueur du meuble au lieu de concentrer la charge sur deux vis aux extrémités.
Certains aménageurs utilisent des inserts acier noyés dans les tubes carrés alu aux endroits critiques. Ce renfort localisé ajoute très peu de poids tout en sécurisant la liaison avec la carrosserie.
Connecteurs et assemblage de tubes carrés alu en fourgon
L’assemblage par connecteurs (raccords tubulaires en zamak, en nylon ou en aluminium moulé) évite la soudure et permet de démonter la structure. C’est un avantage réel pour un fourgon : en cas de revente ou de changement de configuration, les meubles se démontent sans détruire les éléments.
Les connecteurs pour tube de 25×25 mm sont les plus courants. Ils existent en angle droit, en T, en croix et en angle variable. La rigidité de l’assemblage dépend autant du connecteur que du tube lui-même. Un connecteur en zamak (alliage de zinc) tient mieux les vibrations qu’un connecteur plastique, mais coûte davantage.
Assemblage vissé ou riveté
Les connecteurs se fixent par vis de pression ou par rivetage traversant. La vis de pression serre le tube par friction, ce qui peut glisser sous vibrations répétées. Le rivet pop traversant crée une liaison mécanique permanente, plus fiable sur route.
Un compromis fréquent consiste à visser les jonctions démontables (table, étagères amovibles) et à riveter les jonctions structurelles (cadre de lit, base de meuble bas). Cette approche combine modularité et solidité.
Compatibilité avec les rails Airline et systèmes modulaires
Depuis quelques années, les rails d’arrimage de type Airline (ou L-track) se sont répandus dans les fourgons aménagés. Ces rails, fixés au plancher ou aux parois, acceptent des crochets et des pieds coulissants qui permettent de repositionner les meubles.
Adapter un cadre en tube carré alu à un rail Airline suppose d’utiliser des pieds spécifiques compatibles avec la gorge du rail. Plusieurs fabricants de connecteurs proposent désormais des embouts adaptés aux sections 25×25 et 30×30 mm. Ce système rend l’aménagement repositionnable sans perçage supplémentaire.
Le rail Airline supporte des charges verticales significatives, mais la résistance latérale dépend du nombre de points d’ancrage et du type de crochet utilisé. Pour un meuble lourd (bloc cuisine avec réservoir d’eau), combiner rail Airline et fixation directe sur les longerons du fourgon reste la solution la plus sûre.
Le tube carré aluminium, correctement dimensionné et fixé, produit des structures de fourgon aménagé qui restent stables après des dizaines de milliers de kilomètres. Le choix de l’alliage et la qualité des ancrages comptent autant que la section du tube, et c’est souvent sur ces deux points que les aménagements amateurs montrent leurs limites en premier.
